Pompe verticale de boue
>
|
| Lieu d'origine | Sichuan, Chine |
| Nom de marque | horizontal-slurrypump.com |
| Certification | ISO9001 |
| Numéro de modèle | OEM |
| Document | Brochure du produit PDF |

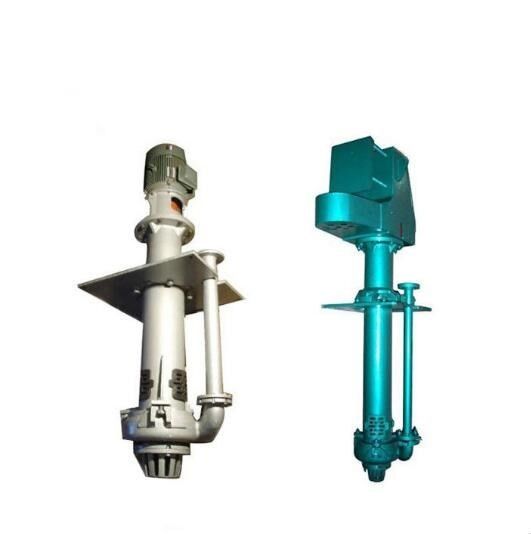

Pompe verticale de boue de long axe industriel/pompe de sable pour l'aspiration abrasive de boue
Caractéristiques du produit
Entièrement l'élastomère a rayé ou métal dur adapté
Roue à aubes semi-ouverte de double aspiration
Aucune incidence ou emballage submergée
Roue à aubes facultative et agitateur enfoncés d'aspiration disponible
Les modèles de MPV comportent la pleine bâche en caoutchouc pour la résistance à la corrosion
Peut être couru dans des fonctions insuffisantes d'aspiration
Chaîne de paramètre
| Nom | pompe verticale de boue de ZJL-séries |
| Tête | 4 | 60 m |
| Capacité | 6 | ³ /h de 364m |
| Taille de décharge | 40mm~200mm |
| Taille d'admission | 50mm~250mm |
| Efficacité maximale | 70% |
| NPSH | 1.4m~3.5m |
| Max Motor Power permis | 315 kilowatts |
| Diamètre |
200mm~470mm |
Description de produit
les pompes verticales de boue de ZJL-séries sont pompe centrifuge de boue de simple-aspiration d'étape unique. les pompes de ZJL-séries sont conformes à la théorie de fluides biphasés et elles sont conçues selon le principe de réduire au maximum toute la perte. La forme géométrique de ses composants de passage d'écoulement convient à l'état d'écoulement du milieu. De cette façon, la perte hydraulique parmi des pièces où le remous et effectuer se produisent est réduite de sorte que l'abrasion des composants de passage d'écoulement soit réduite ; l'efficacité de l'eau est augmentée ; des bruits et la vibration fonctionnants sont réduits. l'alliage de Haut-Chrome, qui a la résistance à l'usure élevée, la résistance à la corrosion et la résistance à l'impact, est employé pour que des composants de passage d'écoulement améliorent la durée de vie.
Matériel
|
Description |
Matériel standard |
Options matérielles |
|
Axe |
Acier 4140 doux |
Disponible sur demande |
|
Rapport du logement |
Fonte |
|
|
Colonne |
Acier doux |
|
|
Tamis supérieur |
En caoutchouc |
Fonte |
|
Tamis inférieur |
Fonte |
|
|
Revêtement arrière |
Fer blanc de 27% Chrome |
|
|
Enveloppe de pompe |
Fer blanc de 27% Chrome |
Le caoutchouc a rayé le fer blanc |
|
Roue à aubes |
Fer blanc de 27% Chrome |
En caoutchouc |
|
Tuyau de décharge |
Acier doux |
Le caoutchouc a rayé le composé d'acier doux |
|
Plaque adaptrice |
Acier doux |
|
Paramètre technique
|
Modèle
|
Représentation claire de l'eau |
Moteur de soutien
|
|||||
|
Vitesse tournante n |
Écoulement Q |
Tête H |
Puissance d'axe PA |
efficacité η |
|||
| r/min | (³ de m /h) | m | kilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
