Pompe résistante de boue
>
|
| Lieu d'origine | La Chine |
| Nom de marque | horizontal-slurrypump.com |
| Certification | ISO |
| Numéro de modèle | OEM |
| Document | Brochure du produit PDF |

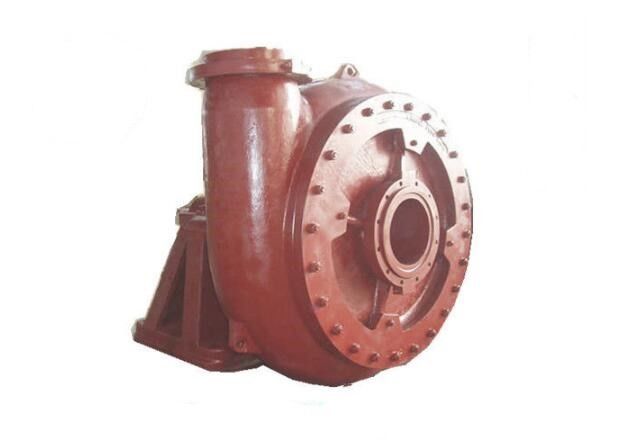

Le caoutchouc a rayé le model centrifuge 16/14TU de pompe de boue de mine de cuivre - OH
Aperçu de produit
1. Toutes les pièces d'écoulement pour OH (R) les pompes sont haut alliage ou caoutchouc de chrome ;
2. L'ensemble des roulements de la pompe de boue est structure cylindrique, à ajuster l'espace entre la roue à aubes
et revêtement avant facilement.
3. Le cachetage d'axe peut être joint d'étanchéité, joint d'expulseur et joint mécanique.
4.Discharging peut être placé à intervalles de 45 degrés pour que huit positions quelconques adaptent à des installations et
applications.
5. Types d'entraînement : Commande par courroie de V, commande de réducteur de vitesse, commande de accouplement liquide, et commande de conversion de fréquence dispositifs pour la pompe de boue.
6. Paramètres larges, bon NPSH et rendement élevé.
la pompe de la boue 7.The peut être installée dans la série à plusieurs étages pour rencontrer la livraison pour l'usage de fond
Type signification
| Type signification pour la pompe centrifuge minérale de boue | |
| 16 / 14TU - OH | |
| 16 | Taille d'orifice d'admission de pompe (pouce) |
| 14 | Taille de débouché de pompe (pouce) |
| LE TU | Type de parenthèse |
| OH | OH pompe de boue |
| R | Pompe de revêtement du R-caoutchouc |
Table de représentation
| MODÈLE | ACCOUPLEMENT PERMIS MAX.POWER (Kilowatt) |
MATÉRIEL | EAU PROPRE PERFORANCE | ROUE À AUBES | |||||||
| REVÊTEMENT | ROUE À AUBES | Capacité de Q | Tête de H | Vitesse | Efficacité de maximum. | NPSH | PALETTES NON. | DIAMÈTRE DE ROUE À AUBES | |||
| m3/h | L/s | (m) | n (r/min) | (%) | (m) | (millimètre) | |||||
| 1.5/B-AH | 15 | M | M | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | M | M | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 5 | 330 |
| 2/1.5B-AH | 15 | M | M | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7--15 | 5,5--41 | 1000-2600 | 50 | 2.5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | M | M | 39.6-86.4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
| 3/2D-HH | 60 | M | M | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 5 | 457 |
| 4/3C-AH | 30 | M | M | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | M | M | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | M | M | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | M | M | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
| 6S-HH | 560 | M | M | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | M | M | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | ||
| 10/8E-M | 120 | M | M | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | M | M | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | M | M | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | ||||
| 14/12ST-AH | 560 | M | M | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | M | M | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | M | M | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 |
Application
Traitement de flottaison de minerais
Préparation de charbon électrique d'usine
Lavage de charbon
Traitement moyen chimique
Manipulation effluente
Manipulation de sable et de gravier
