Pompe verticale de boue
>
|
| Lieu d'origine | Sichuan, Chine |
| Nom de marque | horizontal-slurrypump.com |
| Certification | ISO9001 |
| Numéro de modèle | OEM |
| Document | Brochure du produit PDF |

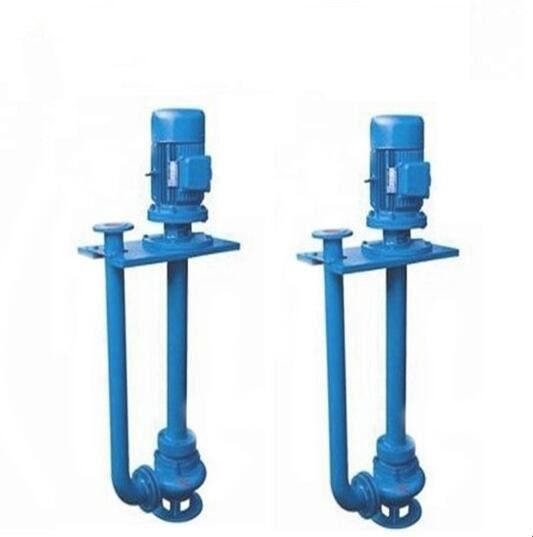

Longue pompe d'exploitation résistante de sable de pompe d'axe vertical de service de garantie avec la plaque de maintien
Dessin de structure
| 1 | Enveloppe de volute | 2 | appui | 3 | Base de moteur |
| 4 | Roue à aubes | 5 | Plaque de maintien gauche | 6 | Tuyau de décharge |
| 7 | Plat arrière de revêtement | 8 | Rapport du corps | 9 |
Plaque de maintien droite |
Le produit récapitulent
a. les pompes verticales de boue de ZJL-séries sont pompe centrifuge de boue de simple-aspiration d'étape unique.
b. les pompes de ZJL-séries sont conformes à la théorie de fluides biphasés et elles sont conçues selon le principe de réduire au maximum toute la perte.
c. La forme géométrique de ses composants de passage d'écoulement convient à l'état d'écoulement du milieu.
d. Le matériel de résistance à l'usure élevée, de résistance à la corrosion et de résistance à l'impact est employé pour que des composants de passage d'écoulement améliorent la durée de vie.
Paramètre
|
Modèle |
Représentation claire de l'eau |
||||
|
Vitesse tournante n |
Écoulement Q |
Tête H |
PA de puissance d'axe |
Η d'efficacité |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Image et détails de produit
Dessins d'installation
