pompe centrifuge horizontale
>
|
| Lieu d'origine | Sichuan, Chine |
| Nom de marque | horizontal-slurrypump.com |
| Certification | ISO9001 |
| Numéro de modèle | OEM |
| Document | Brochure du produit PDF |

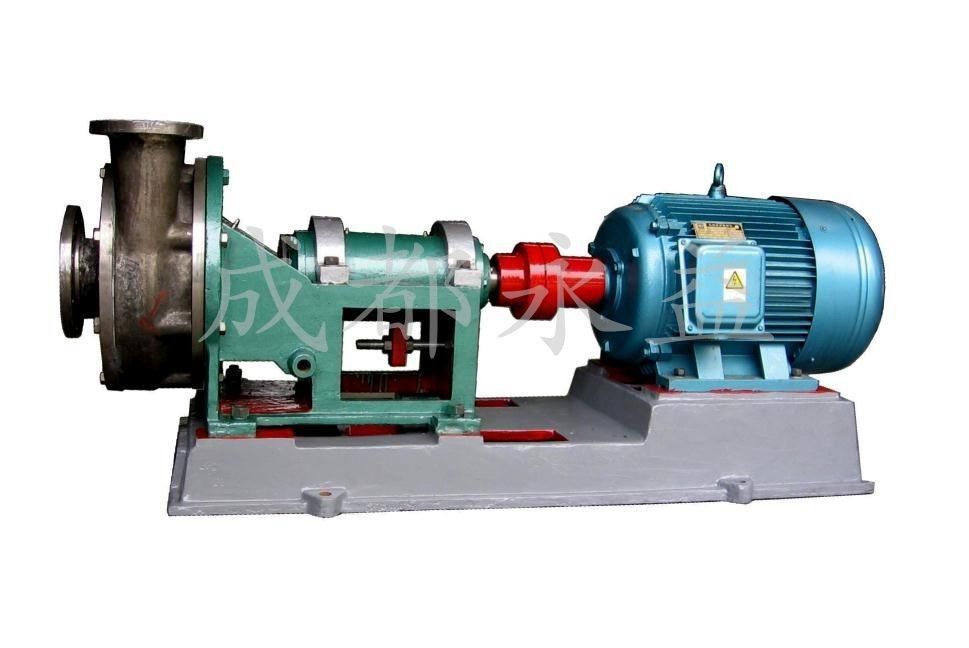

Résistant à hautes températures horizontal électrique de pompe centrifuge d'acier inoxydable
Description de produit
1. Pompes centrifuges anticorrosion horizontales, avec le canal d'écoulement spacieux de roue à aubes et la représentation hydraulique supérieure.
2. le linceul arrière de la roue à aubes est équipé de la lame arrière, qui peut réduire la fuite de médias.
3. Des types variables de joint d'axe (joint mécanique y compris, joint dynamique + joint d'étanchéité, joint dynamique + joint de type k) sont adoptés pour répondre aux exigences de scellage d'axe pour porter des médias variables
Caractéristique de structure
Fente radiale, porte arrière, pompe centrifuge de volute simple d'aspiration d'étape unique
Roue à aubes : roue à aubes ouverte, roue à aubes semi-ouverte, roue à aubes de vortex et roue à aubes fermée.
La roue à aubes fermée est conçue comme roue à aubes de large-écoulement selon le principe de l'écoulement multiphasé, qui est salutaire au passage du milieu solide sans obstruer
la roue à aubes est conçue avec les lames arrières
les lames arrières avant sont utilisées pour empêcher le milieu de retourner vers l'orifice d'admission de pompe
les lames sont utilisées pour réduire la pression axiale de fuite et pour équilibrer la force axiale
la roue à aubes est montée sur l'axe avec un ajustement conique pour l'assemblée et le démontage faciles
la roue à aubes est attachée avec l'écrou de roue à aubes et la vis de blocage
Application
Acides organiques et inorganiques : acide nitrique, acide sulfurique, acide chlorhydrique et acide phosphorique.
Hydroxyde de sodium ou carbonate de sodium, solution alcaline etc.
Composés organiques et d'autres matières premières et produits corrosifs.
Paramètre technique
|
modèle |
Représentation d'eau propre |
||||||
|
écoulement (m3/h) |
tête (m) |
vitesse (r/min) |
maximum efficacité (%) |
NPSH (NPSHr) m |
poids principal de pompe Kilogramme |
composant d'axe |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Spécifications fonctionnantes
Écoulement : 8-1000m3/h
Tête : 15-120m
Tournez la vitesse :<1500rpm>
Pression : 1.6MPa
La température : - 50℃-130℃
Puissance de Motoe : 5.5-315KW
Structure
|
*1 |
Vis de blocage |
*8 |
Chambre vice de roue à aubes |
15 |
Bride de roulement avant |
22 |
Bac à huile |
*29 |
Douille |
|
2 |
Garniture |
9 |
Joint circulaire |
*16 |
Incidence avant |
23 |
Écrou d'ajustement |
30 |
Anneau de joint de l'eau |
|
*3 |
Écrou de roue à aubes |
*10 |
Roue à aubes vice |
17 |
Rapport du corps |
24 |
Vis d'approche |
31 |
Remplisseur |
|
4 |
Joint circulaire |
*11 |
Chambre de emballage |
18 |
Rapport de la parenthèse |
25 |
Rapport de la parenthèse de corps |
32 |
Joint circulaire |
|
*5 |
Roue à aubes |
12 |
Joint circulaire |
*19 |
Incidence arrière |
*26 |
axe |
*33 |
clés |
|
*6 |
Corps de la pompe |
13 |
Bec de l'eau de rinçage |
20 |
Couverture de rapport arrière |
27 |
Couverture de bouclier |
|
|
|
7 |
Joint circulaire |
14 |
L'eau maintenant le plat |
21 |
Clé |
28 |
Glande d'emballage |
|
Image de produit
Procédure
Emballage et expédition
|
OEM |
Acceptable |
|
MOQ |
1 ensemble |
|
Prix |
Négociable |
|
Port |
Changhaï |
|
Paiement |
T/T, L/C, Western Union |
|
Emballage |
Cas en bois d'exportation ou comme demande du client |
|
Délai de livraison |
40 jours selon la quantité d'ordre |
|
Expédition |
Par la mer, par avion, par chemin de fer |
