pompe centrifuge horizontale
>
|
| Lieu d'origine | Sichuan, Chine |
| Nom de marque | horizontal-slurrypump.com |
| Numéro de modèle | OEM |
| Document | Brochure du produit PDF |

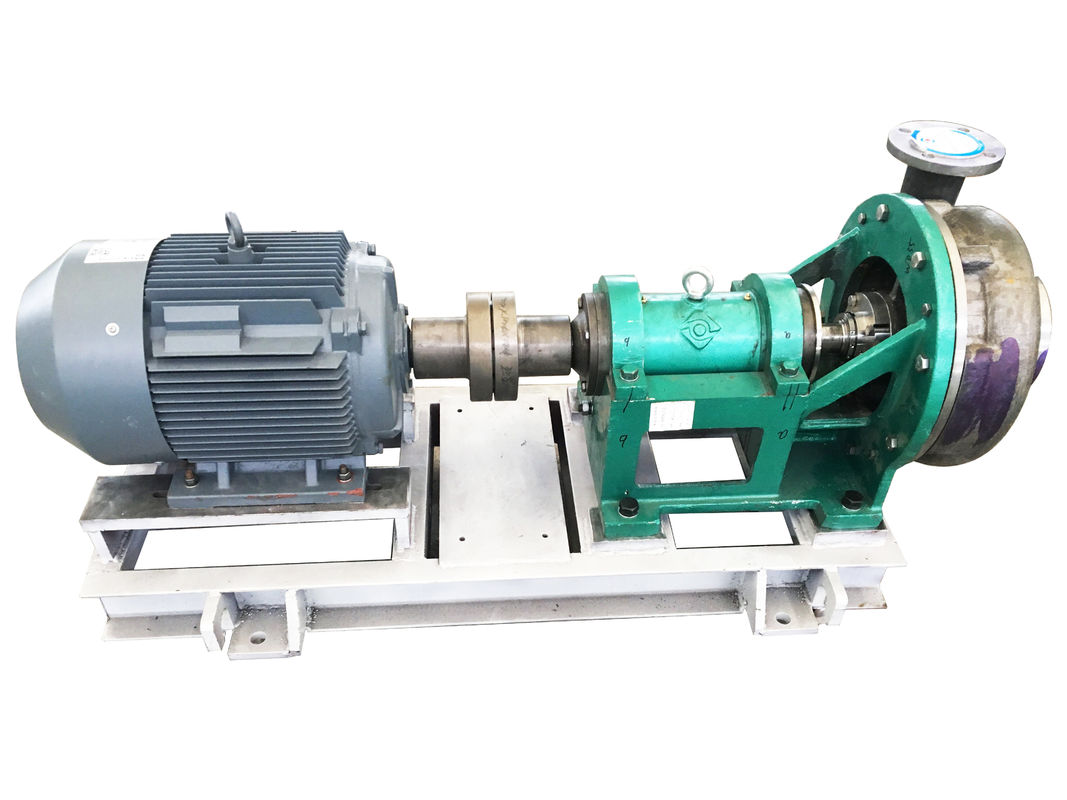

Cas simple horizontal Electric Power de fente d'aspiration de pompe centrifuge de grande capacité
Description de produit
les pompes de WD-séries sont les pompes centrifuges anticorrosion horizontales, avec le canal d'écoulement spacieux de roue à aubes et la représentation hydraulique supérieure. Le linceul arrière de la roue à aubes est équipé de la lame arrière, qui peut réduire la fuite de médias. Afin de récupérer la représentation de la pompe quand des composants de passage d'écoulement sont portés et le dispositif de réglage corrodé et axial est équipé pour ajuster l'espace entre l'instigateur et le corps de la pompe. Des types variables de joint d'axe (joint mécanique y compris, joint dynamique + joint d'étanchéité, joint dynamique + joint de type k) sont adoptés pour répondre aux exigences de scellage d'axe pour porter des médias variables
Structure
| *1 | Vis de blocage | *8 | Chambre vice de roue à aubes | 15 | Bride de roulement avant | 22 | Bac à huile | *29 | Douille |
| 2 | Garniture | 9 | Joint circulaire | *16 | Incidence avant | 23 | Écrou d'ajustement | 30 | Anneau de joint de l'eau |
| *3 | Écrou de roue à aubes | *10 | Roue à aubes vice | 17 | Rapport du corps | 24 | Vis d'approche | 31 | Remplisseur |
| 4 | Joint circulaire | *11 | Chambre de emballage | 18 | Rapport de la parenthèse | 25 | Rapport de la parenthèse de corps | 32 | Joint circulaire |
| *5 | Roue à aubes | 12 | Joint circulaire | *19 | Incidence arrière | *26 | axe | *33 | clés |
| *6 | Corps de la pompe | 13 | Bec de l'eau de rinçage | 20 | Couverture de rapport arrière | 27 | Couverture de bouclier | ||
| 7 | Joint circulaire | 14 | L'eau maintenant le plat | 21 | Clé | 28 | Glande d'emballage |
Exposition de produit
Chaîne de spécifications
|
|
Modèle : pompe centrifuge de WD-séries |
| Taille de décharge : 40mm~200mm | |
| Taille d'admission : 50mm~250mm | |
| Capacité : 8 | ³ /h de 800 m | |
| Tête : 10 | 90 m | |
| Efficacité maximale : 70% | |
| NPSH : 1.4m~4.5m | |
| Max Motor Power permis : 315 kilowatts | |
| Roue à aubes | Max Particle Size permis : 20 millimètres |
| Palettes : 5/6 | Type de joint : joint mécanique/joint dynamique/joint d'étanchéité |
| Type : à moitié ouvert fermé | Poids de pompe : jusqu'à 3000kg |
| Matériel : Métal (selon des conditions de travail) | T/MN : 1450 r/min |
Utilisation
1. Utilisé dans différentes industries comme l'industrie chimique, l'industrie de métallurgie, l'industrie de l'électricité, l'industrie du papier, l'industrie alimentaire, l'industrie pharmaceutique et la fibre synthétique.
2. Portez corrosif et les médias liquides abrasifs qui contiennent des solides contentent pas plus de 35%
